프로텍션 보드 OEM ODM을 위한 장비를 시험하는 24 문자열 리튬 이온 전지

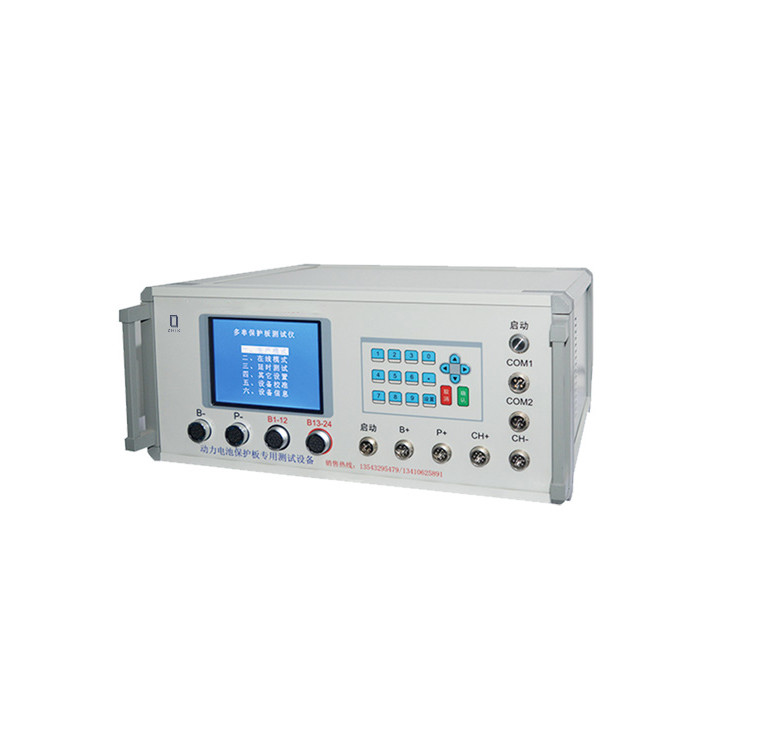

24 문자열 리튬 배터리 보호 보드 테스터

1. 장비의 적용범위와 기능으로의 도입
1.1 적용범위 : 그것은 전원베터리 프로텍션 보드의 다양한 기능적 지표가 직원에게 일련의 검사 중인 표준을 제공하기 위해, 매개 변수 범위 내에 포함되는지 주로 탐색하는데 사용됩니다. 주로 프로텍션 보드 제조사들과 전원베터리 제조사들의 전원베터리 보호 보드 진단을 위해 사용됩니다.
1.2 기능 도입 : PBTS 보호 보드 테스트 시스템은 두 유형으로 분할됩니다 : 빠른 테스트와 정확한 시험
정확한 시험 : 그것은 정확하게 표본 디버깅과 개발을 위해 편리한 전원베터리 프로텍션 보드 (에러가 5 밀리볼트입니다)의 다양한 함수 파라미터의 정확한 값을 발견할 수 있고, R&D 인력을 위한 빠른 테스팅에게 일련의 기준을 제공합니다.
빠른 테스트 : 프로텍션 보드의 설계 파라메터에 따름으로써 빠르게 시험을 받기 위해 프로텍션 보드 제조들과 전원베터리 제조들을 편리한인 신속 시험을 실시하고 대규모로 제품을 수송하기 위한 테스트 파라메타에서 설정하세요. 동시에, 그것은 다양한 하드웨어 솔루션과 약간의 소프트 웨어 솔루션의 보호 보드 진단에 적합합니다.

2. 시험 장비의 주요 성능
2.1 정기적 테스트 항목 : 내부 저항 테스트, 부당한 대금과 과방전 테스트, 부당한 대금 복구와 과방전 복구 테스트, 과전류 테스트가 (과전류를 고발합니다고 방출 과전류), 과충전 방지 전압, 부당한 대금 회복 전압, 과방전 보호 전압은 회복 전압, 과전류보호, 기타 등등을 과다방출합니다.
2.2 유일한 테스트 항목 :
보호 시험을 누전시키세요 (실제적 단락 회로 보호 시험 마이크로초 수준 참고로 하여).
단일 섹션 자기 소비 시험 (각각 부분의 실제적이고 정확한 자기 소비 참고로 하여).
균형 경향과 평형 전압 (정확하게 균형 경향과 균형 켜짐 전압을 사로잡을 수 있는 ).
2.3 시험을 받는 것 지원하는 프로텍션 보드의 종류 :
리듐 인산철, 셋으로 이루어진 코발트산 리튬, 망간산 리튬


3. 기술적인 매개 변수
3.1 고 전류 모듈 : 전류 수준은 120A이고 현재 정확도가 0.1A입니다.
3.2 전압 모듈 : 전압 범위는 0.5-5V 이고, 프로그램가능 출력은 0.5-5V 이고, 전압 정확도는 5mV 입니다.
3.3 단락 모듈 : 슈퍼 커패시터, 완전히 팩 전지의 전압을 시뮬레이션하고, 눈 깜짝할 사이에 프로텍션 보드를 단락시키고, 정확하게 단락 시간과 경향을 사로잡습니다.
장치 매개 변수
