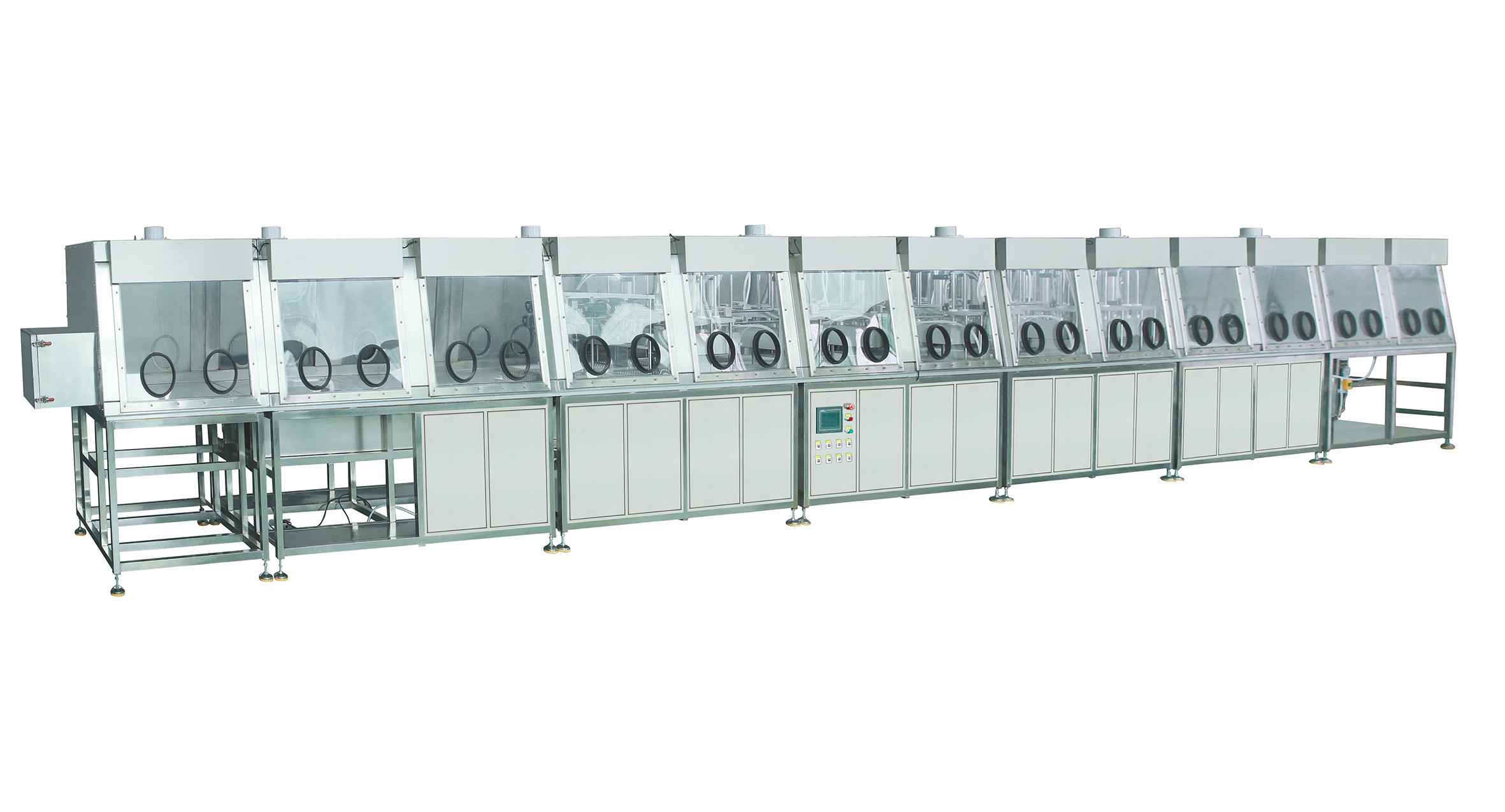

선 배터리 액체 주입 기계 자동 1.5KW CE 인증서

선 자동 원통형 전지 액체 주입 기계

1. 기능 요약 설명 :

1. 이 제품은 주로 원통형 전지, 마개 접합과 진공 정전기 통합된 흐름 선 장비의 액체 주입을 위해 사용됩니다. 단지 손으로 팔레트를 로딩하고 언로딩시킬 필요가 있고 공정 설비 중 나머지는 자동적으로 완료됩니다. 이 기계는 글로브 상자와 액체주입 시스템의 5개 세트와 진공 고정 시스템의 7개 세트를 포함합니다.

2. 작업 원칙 : 작업 흐름.tray→One injection→one vacuum→second 주입, 두번째 vacuum→three injections→three vacuums→four injections→four 위의 →Feeding→Manual 로딩은 작품의 커버 plate→the가 끝난 두번째 vacuum→five injections→five 첫번째 vacuum→five가 vacuum→retrieving을 지지한 vacuum→four 시간을 맞춥니다.

2. 기본 매개변수 :

1. 작업 전압 : AC220V, 전원 약 1.5KW.

2. 적용 가능한 배터리 : 18650 원통형 전지, 단일 196PCS/disk (다른 규격이 맞춤화될 수 있습니다).

3. 일 효율 : (맥스) 1.5--4K/H, (생산력이 능력에 의존합니다).

4. 장비 사이즈 : (맥스) 길이 10m * 폭 1.2m * 높이 1.7m.

3. 기술적인 매개 변수 :
1. 양두 전기 주입 펌프 :

a. 액체성 출력 : 0--2.5g 단일 시간 ; (끊임없이 조정할 수 있습니다).

비. 액체 주입 정확도 : ±0.03g.

2. XY 주축 분사 시스템 :

a. 작동 행정 (맥스) : X-축 200MM, Y-축 200MM.

비. 동작 속도 (맥스)은 민 분 /마다 50 배 이동합니다.

3. 진공 정전기 박스 :

a. 진공도 : -0.09 MPa.

비. 순환 주기 : 0-5는 설정될 수 있습니다.

Ｃ. 유휴 시간 /를 펌핑하는 것 : 0~60min은 설정될 수 있습니다.

4. 프로세스 성능 :

1. 글로브 상자의 주성분 : 스테인레스 스틸 프레임, 수입된 PE 투명 유리.

A. 5 글로브 상자와 12개 스테이션을 갖춥니다 ; (유지 관리 윈도우).

비. 골조는 좋은 부식 저항성과 고강도를 가지고 있는 SUS304를 채택합니다.

Ｃ. 시야창은 강한 부식 방지와 부식 저항성을 가지고 있는 수입된 PE 투명한 보드를 채택합니다.

Ｄ. 상자체는 좋은 실링 성능을 가지고 있습니다.

2. 액체주입 시스템의 주성분 : 액체 저장 탱크, Ｘ, Y 축 액체 주입 랙, 2.5g 이중 헤드 액체 주입 펌프, 액체 주입 정착물, 버스 제어 시스템.

A. 액체주입 시스템의 5 일련을 구성하세요.

비. 양두 주입은 노력합니다, 한 개의 인젝션 부피가 0-2.5 Ｇ로부터 조정될 수 있습니다.

Ｃ. 액체 주입 정착물을 갖추어 각각 트레이는 196개 배터리를 잡을 수 있습니다. 표준 (30PCS 트레이) 발언 (고객 선택적 표준 장비가 파이프라인 유형입니다) : 1. 트레이는 송수관에 매뉴얼 복귀에 의해 재활용으로 되돌아 갑니다.

3. 진공 공전 시스템의 주성분 : 장비 박스, 디지털 진공 게이지, 부식 방지 밀봉 링, 버스 전기 제어 시스템.

A. 진공 정전기 박스의 7개 세트를 갖춥니다.

비. 배큐밍 시간과 타임 스탠딩은 독립적으로 이고 자동적으로 조정할 수 있습니다.

Ｃ. 특별한 내부식인 밀봉 링을 갖춥니다.
